柳荫公园灌溉案例欣赏

一、项目基本概况

柳荫公园位于北京市中心安定门外，东城区安外黄寺大街8号，是一座以山村野趣，田园风光为建园特色的新型公园。公园占地面积17.47公顷，其中水面约7公顷。柳荫公园原称“久大湖”，据说明末年间，此地藏有宫廷宝藏，便有人挖地丈余，寻宝未果，但见挖掘出泥土，却是烧砖的上等原料，于是此地便挖成了窑坑。五八年将原有的窑坑改造成“久大”人工湖。1984年改名为柳荫公园，1992年5月1日，正式向游人售票开放。经过多年的发展，柳荫公园形成了两大特色，一是北京市内唯一一座具有田园风光的山村野趣公园，二是以“柳”取胜。公园共栽植30多个品种柳树。

二、设计依据

1、《喷灌工程技术规范》（GB/T50085-2007）

2、《灌溉与排水工程设计规范》GB 50288-99

3、《节水灌溉技术规范》SL 207-98

4、《喷灌工程设计手册》

5、《喷灌与微灌工程技术管理规程》SL 236-1999

6、《室外给水设计规范》（GB50013-2006）

三、设计说明

1.设计系统运行水量及压力

设计水源进口压力0.55-0.60MPa，设计系统工作压力0.28-0.30MPa，设计流量40m3/h。

2.设计给水方式

设计水源主要采用自来水和锦麟池收集雨水水源，当水源不足时，系统使用中水作为补充。经过过滤、杀菌达到灌溉所需的水质，水源水质应保证在80-100目。

3.设计灌水方式

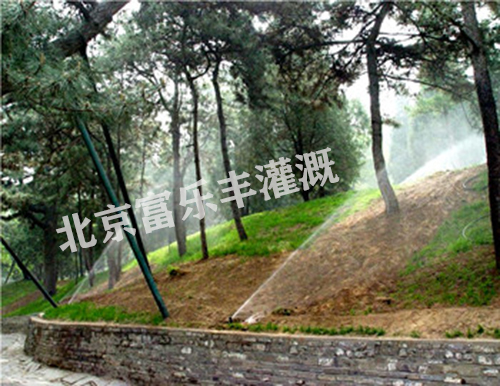

本设计考虑到绿地植物的景观多样性、种植密度、地形、以及灌水器安装位置等因素，主要采用低灌溉强度旋转射线喷头。喷头在喷洒时，增加绿地的动态景观性和改善绿地周边气候，增加空气湿润性效果；同时，减少了人工大面积浇水的工作量，节约养护成本。

4.喷头具体型号基本参数及设计参数如下：

散射喷头，可更换安装多种不同种类和射程的喷嘴，实现不同的喷洒效果，同时可根据设计和景观性的要求，结合植物类型，有不同的弹升高度的喷头体可供选择。

PROS-04喷头体，弹升高度10cm；PROS-06喷头体，弹升高度15cm；PROS-12喷头体，弹升高度30cm；

  MP1000旋转散射喷嘴，工作压力为0.28MPa，射程R=2.5-4.6m，全圆喷洒流量Q=0.144-0.195m³/h，设计布置间距为4.0±0.5m。

  MP2000旋转散射喷嘴，工作压力为0.28MPa，射程R=4-6.4m，全圆喷洒流量Q=0.265-0.384m³/h，设计布置间距为6.0±0.5m。

   MP3000旋转散射喷嘴，工作压力为0.28MPa，射程R=6.7-9.1m，全圆喷洒流量Q=0.66-0.93m³/h，设计布置间距为9.0±0.5m。

5.设计管材

灌溉系统管材采用给水UPVC管材，管线走向和长度根据图纸比例确定，管径见图纸标注。管材规格如下：

de160UPVC(1.0MPa)、de110UPVC(1.0MPa)、de90UPVC(1.0MPa)、

de63UPVC(1.0MPa)、de50UPVC(1.0MPa)、de32UPVC(1.25MPa)、

de25UPVC(1.6MPa)等。

6.设计控制方式

本设计采用灌溉物联网平台系统（Photon-ICS 1.0）控制，整个灌区由灌溉物联网平台系统进行统一协调管理。系统由云平台、4G无线采集与控制系统、PGV交流电磁阀等组成。

a.灌溉物联网平台系统，与4G无线采集与控制系统双向通讯，设置灌水程序，实现系统的自动运行，监测传感器状态及报警。

b.4G无线采集与控制系统（Photon-WS-24），通过控制系统直接开启指定电磁阀，给电磁阀提供喷灌信号和电源；采集风速、雨量、土壤水份等信息，为灌溉提供依据；与灌溉物联网平台系统双向通讯。

c.PGV交流电磁阀：执行开启和关闭所属灌溉区域。

7.灌溉支管、干管应以不小于0.2‰的坡度向阀门井或泄水井找坡，当管道有下返时，在低点加设泄水阀。一般喷灌阀门井内设有泄水阀,控制给水管道冬季泄水。

8.绿地适当位置加设快速取水阀，以方便随时取水进行人工补充灌溉；且弥补乔、灌、草不同的需水要求。

9.冬季不用喷灌时需打开泄水阀放水，以防冻坏管道，设计时预留若干泄水井，施工单位施工时依现场地形布置泄水井，安装泄水阀，故在图中未标出。

10.若实际地形有变化，或与种植有冲突，施工时可根据实地情况进行调整。

四、设计水源

1、优先使用雨水水源。利用湖心岛山体自然地形收集、沿湖心岛道路外沿修建排水沟导流雨水到锦麟池。

2、中水和自来水是灌溉水源的有力保障。在公园东门接入市政水源引入设备间做为补给水源。在公园西北角有中水处理厂，水质满足灌溉要求，可直接接入灌溉管网，压力不足时可用管道增压泵增压。

3、通过恒压控制系统控制泵抽取锦麟池中的雨水，经过2级自动过滤器过滤、杀毒后达到灌溉系统所需的水质。

4、施工需参照国家规范及标准安装图集进行施工深化，包括并不仅限于在制做施工深化图时必须完全配合所有安装材料及设备的所须空间尺寸和具体位置定位安装到位等要求完成。施工深化图纸最终需报于业主设计审批合格后方可施工。

五、施工安装事项

1.图中尺寸单位除管径以毫米计，标高、长度等以米计，钢管径以公称内径DN表示，UPVC管径以公称外径De表示。

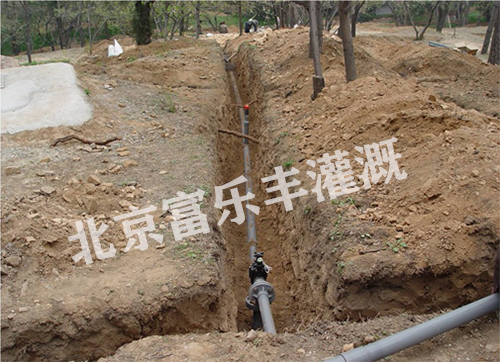

2.给水管线采用给水UPVC管，专用管件胶粘连接。给水管线de75以上主管埋深1.0m(管底)，其他支管管道埋深≥0.5m(管底)，管线均以坡度i=0.002向阀门井、泄水井找坡。

3.管径≥de90应在三通、弯头处设固定混凝土支撑。管道沟槽底部应进行夯实，沟底至管顶以上10cm处用细土或原土过筛回填。过路处的管道须加大于两个规格以上的过路套管(镀锌钢管)。

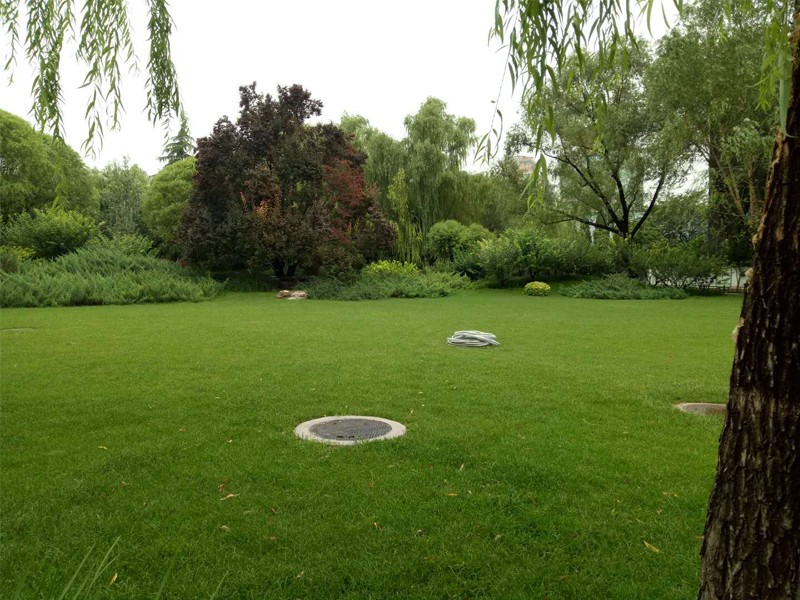

4.快速取水阀安装在910阀箱内，出水立管为De25，安装位置尽量隐蔽并方便取水。

5.绿地灌溉系统各种喷头、阀门、控制器等施工安装需要供货厂商的配合。

6.在整个灌溉系统网络，在主管末端及每隔300米左右的地方安装自动进排气阀；图上没有明确标出，施工时依现场地形布置。自动进排气阀安装在阀箱内，具体安装可参见相应安装示意图。阀门井做法参见《GJBT-805-05s502图集-阀门井》或当地适用的阀井做法图集。

7.电磁阀及检修阀均安装在阀箱内，阀门井内电磁阀下游需安装泄水阀。阀门井做法参见《GJBT-805-05s502图集-阀门井》或当地适用的阀井做法图集。

8.绿化灌溉给水管线试验压力为0.65MPa。在对所有管道进行冲洗完毕后，方可安装灌水器。设计管线如和绿化种植及其他管线有冲突时，可依据现场适当调整。

9.其它设计可参见<<喷灌工程技术规范>>（GB/T50085-2007）。
