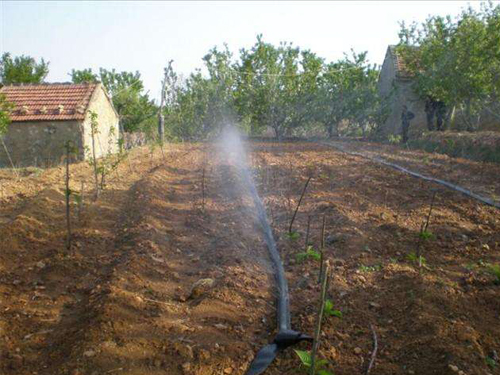

微喷工程案例03-微喷带

应用实例管网设计

5.3.1管网设计布置原则

1～2区灌溉水源从蓄水池里抽水，合理布局，便于变频自动控制，统一管理；管网布置应与道路规划结合，主干、支管沿道路布置；依据地形、地块、道路等情况布置管道系统，要求管道系统线路最短，控制面积最大，便于机耕，管道尽可能双向分水；总体布置要使系统运行可靠、经济、合理，使投资尽可能小。

5.3.2管网布置

1、管道布设采用树状管网。

（1）大棚内的滴灌，滴头间距为0.3m，滴灌管间距为0.6m；特色灌溉区大田喷灌喷头间距和支管间距均为15m；微喷带间距为5m；滴灌和小管出流毛管间距为2～3m；管灌区，出水栓间距30m左右；实际施工时，可根据地块大小适当调整。

（2）管道级数采用干管、分干（输水），支管、毛管（配水）三级固定管道，支管走向基本平行于作物种植行。

2、管路附件

管道中的三通、弯头等附件应选用与管材相配套的管件，喷头选用美国雨鸟生产的35A-TNT(12#喷嘴)，出水栓为标准铸钢定型件。

3、出水栓、喷头保护设施

出水栓保护采用现浇砼镇墩，配套消力池为预制混凝土构件，混凝土基础根据设计图要求施工；喷头也采用镇墩保护，具体要求详见典型设计图。

4、管沟开挖

以不影响地面耕作，根据冻土层厚度为依据，管沟深100cm，宽80cm。

5.4管道系统设计

5.4.1管材及管件选择

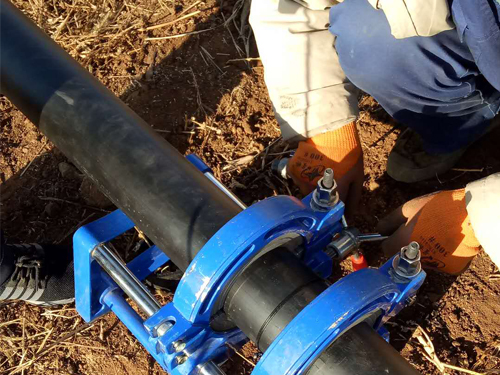

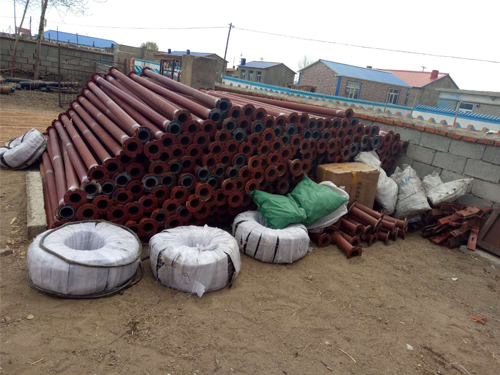

管材是管道输水灌溉系统的重要组成部分，直接影响到灌溉工程的质量和造价，因此，根据质量保证、经济耐用、便于运输和施工安装等条件，特色灌溉区、管灌区的干、支管均采用硬质PE塑料管，设计工作压力0.63Mpa，滴灌区的干管采用PE管，支管、毛管采用PE管，其它各种管件则采用塑料厂家相应的定型配套产品。

详情请下载附件：

灌溉工程实例.doc
